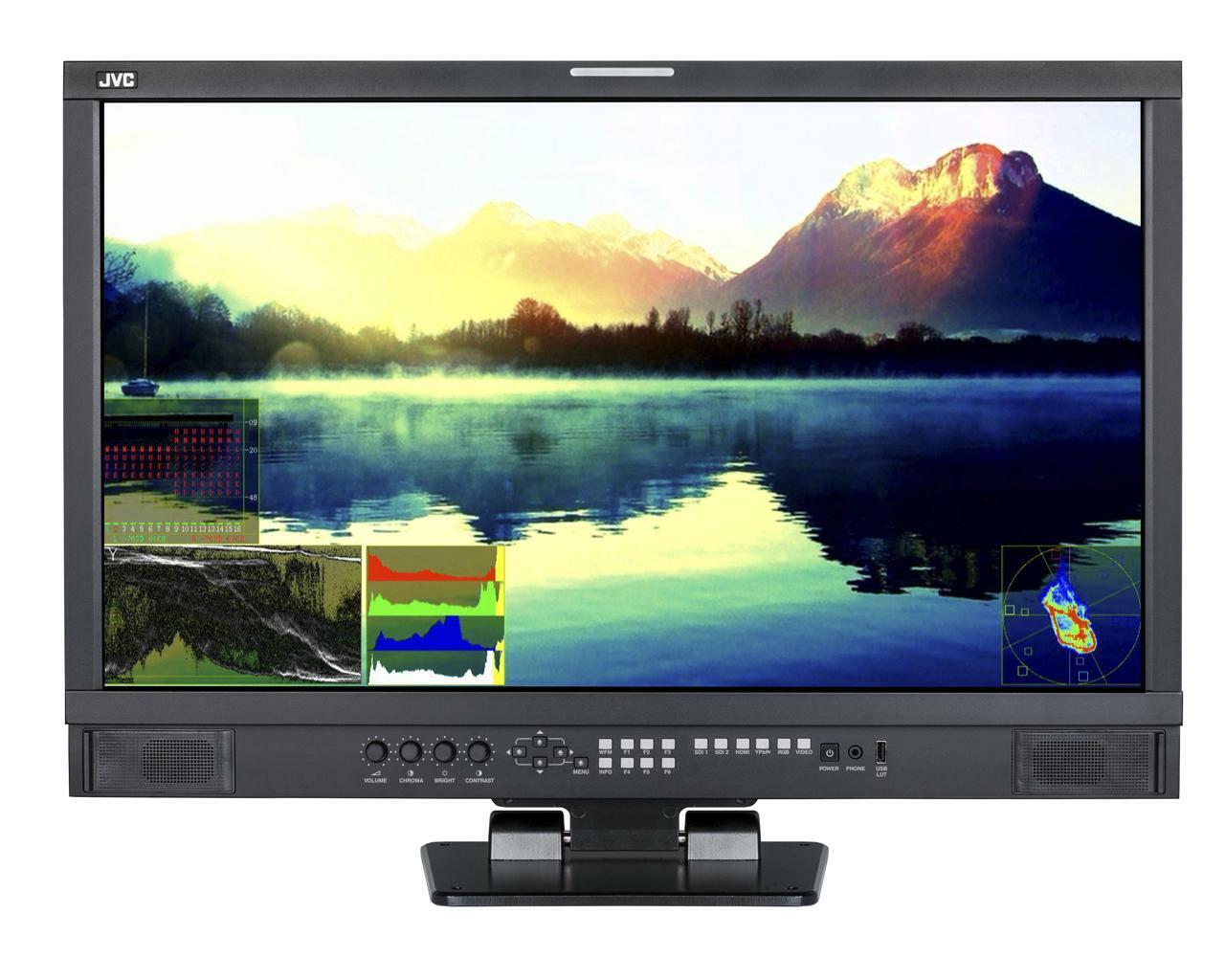

JVC DT-G27E – 4k Kompatibler LCD HD Studiomonitor
Die DT-G Monitoren können bis 4k/60p Signale über HDMI verarbeiten und auf die Auflösung des Full HD Displays skalieren. Daneben unterstützen sie 3G-SDI (SMPTE 425M) Level A und B. Auch 2k SDI (2048x1080p) wird an die Auflösung des Full HD Panels angepasst. Der USB Anschluß an der Front unterstützt Farbmetrische Sensoren über eine integrtierte Autokalbrierungssoftware. Zur Kalibrierung sind keine externen PCs erforderlich
Ausstattung
Full HD 27 Zoll LCD Panel mit 1920×1080 Pixeln und LED Hintergrundbeleuchtung
Unterstützt 4k HDMI und 3G SDI
Spezielle „Zero Latency“ Modus für kritische Audio/Video Anwendungen z.B. Synchronsprechen
Automatische Farbkalibrierung mit 3D LUT
Integrierte De-LOG LUTs
vom Benutzer ladbare 3D LUTs
10 Bit Videosignalverarbeitung
Sicherheitszone einstellbar: 80%, 85%, 90%, 93%, 95%
Seitenverhältnismarker: 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
Native Scan, Overscan und Normal Scan wählbar
H/V Verzögerung und Standbild Anzeigemodi
Vollbild/Halbbild Anzeige wählbar
R/G/B/Monochrom, Falschfarben, Zebra Anzeige
Focusassistenzanzeige
Eingebautes Vektorskop und Histogrammanzeige (für HDSDI Quellen)
Eingebauter Waveformmonitor mit Zeilenlupe
Wählbare Gammawerte 1,8 / 2,2 / 2,4 und 2,6
16 Kanal Audiopegelanzeige mit Warnfunktionen und Ausgabewahl
Integrierter Webserver, fernbedienbar über Webinterface
GPI Steuerung über RS485 Port
TSL, UMD und Benutzer editierbare Videotitel
Im Bild eingeblendete Rotlichtanzeige (Soft & Hardware Rotlicht)
SDI Timecode (LTC, VITC1&2) Anzeige
AFD (Active Format Description) Infoanzeige
V-Mount Akkuplatte integriert für Feldanwendungen
3 Benutzerkonfigurationen speicherbar
6 vom Benutzer definierbare Funktionstasten
Einfacher Firmwareuipdate per USB
Unterstützt 4k HDMI und 3G SDI
Spezielle „Zero Latency“ Modus für kritische Audio/Video Anwendungen z.B. Synchronsprechen
Automatische Farbkalibrierung mit 3D LUT
Integrierte De-LOG LUTs
vom Benutzer ladbare 3D LUTs
10 Bit Videosignalverarbeitung
Sicherheitszone einstellbar: 80%, 85%, 90%, 93%, 95%
Seitenverhältnismarker: 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
Native Scan, Overscan und Normal Scan wählbar
H/V Verzögerung und Standbild Anzeigemodi
Vollbild/Halbbild Anzeige wählbar
R/G/B/Monochrom, Falschfarben, Zebra Anzeige
Focusassistenzanzeige
Eingebautes Vektorskop und Histogrammanzeige (für HDSDI Quellen)
Eingebauter Waveformmonitor mit Zeilenlupe
Wählbare Gammawerte 1,8 / 2,2 / 2,4 und 2,6
16 Kanal Audiopegelanzeige mit Warnfunktionen und Ausgabewahl
Integrierter Webserver, fernbedienbar über Webinterface
GPI Steuerung über RS485 Port
TSL, UMD und Benutzer editierbare Videotitel
Im Bild eingeblendete Rotlichtanzeige (Soft & Hardware Rotlicht)
SDI Timecode (LTC, VITC1&2) Anzeige
AFD (Active Format Description) Infoanzeige
V-Mount Akkuplatte integriert für Feldanwendungen
3 Benutzerkonfigurationen speicherbar
6 vom Benutzer definierbare Funktionstasten
Einfacher Firmwareuipdate per USB
Display Spezifikationen
- Displaygröße (diagonal in Zoll)
- 27
- Display Auflösung
- 1920 X 1080 Pixel
- Display Seitenverhältnis
- 16 bis 9
- Bildschirmoberfläche Spiegelnd/Matt
- Matt
- LC-Display
- Ja
- Display Modulation IPS
- Ja
- Back-light LED
- Ja
- Helligkeit in cd/m²
- 250
- LCD Panel Bit-Tiefe
- 8
- Signalverarbeitung Bit-Tiefe
- 10
- Betrachtungswinkel
- H 178 / V 178
- Kontrastverhältnis
- 1000:1
Ein- und Ausgänge Video
- Anzahl HDSDI Eingänge
- 2
- HDMI Eingang
- Ja, HDMI 2.0
- Anzahl HDMI Eingänge
- 1
- Eingang RGB/VGA
- Ja, RGB Analog mini D-Sub 15 Pin (VGA Buchse)
- Eingang YPrPb
- Ja, 3 x BNC
- Eingang FBAS
- Ja, BNC
- Anzahl FBAS Eingänge
- 1
- Durchgeschliffenes HDSDI
- Ja, 3G 2x einer für jede Einheit mit Durchschliff
- Durchgeschliffener HDMI Eingang
- Ja, HDMI 2.0
- Durchgeschliffenes FBAS
- Ja
Ein- und Ausgänge Audio
- Audio Line Eingang
- Ja, 2 x RCA (Cinch)
- Kopfhörer-Anschluss
- Ja, 3,5mm Miniklinke
- Lautsprecher integriert
- Ja, 2
Ein- und Ausgänge Steuerung
- GPI Eingang
- Ja, RJ45
- RS485/422 IN
- Ja, RJ45
- RS485/422 Durchschleifausgang
- Ja
- Netzwerk Ethernet Port
- Ja, RJ45
- USB Port
- Ja, 2x (1x für Firmware / 1x Front für Farbmetrischen Sensor)
Unterstützte Signalformate
- Hinweis zu SMPTE/ITU Definitionen
- SMPTE oder ITU Definitionen enthalten verschiedene Unterkategorien, wie beispielsweise SMPTE 274 für Zeilensprung-Bildraten. Dies wird hier nicht im Detail behandelt. Bitte Fragen Sie detailierte Spezifikationen zu Signalunterstützung und Bildwiederholraten an.
- HDSDI/SD Signalformate 2K
- Ja, SMPTE 2048-2 2048×1080p (23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60) 2048×1080i (50 / 59.94 / 60)
- HDSDI/SD Signalformate SMPTE-425M-A/B
- Ja, 1080p (60 / 59.94 / 50)
- HDSDI/SD Signalformate SMPTE-274M
- Ja, 1080i (60 / 59.94 / 50); 1080p (30 / 29.97 / 25 / 24 / 23.98
- HDSDI/SD Signalformate SMPTE-RP211
- Ja, 1080psf (30 / 29.97 / 25 / 24 / 23.98)
- HDSDI/SD Signalformate SMPTE-296M
- Ja, 720p 60/59.94/50
- HDSDI/SD Signalformate ITU-R BT656
- Ja, 576i 50
- HDSDI/SD Signalformate SMPTE-125M
- Ja, 480i 59.94
- HDMI Format PAL/NTSC
- 480i/576i/480p/576p
- HDMI Format 1080i
- 1080i 60/59.94/50
- HDMI Format 720p
- 720p 60/59.94/50
- HDMI Format 1080p plus
- 1080p 60/59.94/50/30/29.97/25/24/23.98
- FBAS Composite
- Ja, PAL/NTSC
- Andere Formate
- HDMI 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Spezielle Funktionen
- SDI Timecode
- Ja, LTC, VITC 1&2
- R/G/B/Mono
- Ja
- Falschfarben
- Ja
- Peaking Fokusassistent
- Ja
- H/V Verzögerung
- Ja
- Halbbild/Vollbild Mode
- Ja, Halbbild 1 / Halbbild 2
- Ablenkungsmodi
- 4:3 und 16:9
- Standbild
- Ja
- Bildbereich Sicherheitsmarker
- Ja, 80%, 85%, 90%, 93%, 95%
- Seitenverhältnis Marker
- Ja, 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
- Rotlicht über GPI
- Ja, LED oben zusätzlich IMD/UMD
- Rotlicht über TSL Protokoll
- Ja
- Rotlicht Merfarbig
- Ja, 3 Farbig
- „Low Latency“ Modus
- Ja, Ja, es handelt sich um eine spezielle Signalverarbeitung mit nur wenigen Zeilen Verzögerung. Eine Einstellung der Bildparameter ist in diesem Modus nicht möglich.
- Bildschirmschoner
- Ja
- Stromsparfunktion
- Ja
- Benutzereinstellungen
- Ja, 3 Speicherplätze
- 3D-LUT (Look Up Table)
- Ja
- 3D-LUT LOG Unterstützung für:
- Es stehen J-Log1, Log-C, S-Log2, S-Log3, C-Log, RedLogFilm LUTs zur Auswahl um auf Rec.709 zu konvertieren. Unterstützt auch 1x Benutzer LUT import mit 17×17 Kubischer Datei
- TSL UMD/IMD Unterstützung über:
- Ja, Seriell RJ45 RS485
- Spezielle TSL Anzeigen
- Wählbare Größen und Hintergrundfarben
- Funktionstasten
- 6
- Tasten zur direkten Quellenanwahl
- Ja
- Automatisches Seitenverhältnis
- Ja, Analoge und Digitale Quellen
- Bildspiegelungen
- Ja
- Tastenverriegelung
- Ja
- Tastenbeleuchtung Dimmbar
- Ja
- Direkte Einstellung von Helligkeit/Kontrast/Farbsättigung
- Ja
Besondere Merkmale
- Automatische Quellensuche
- Ja
Mess- und Anzeigehilfen
- Waveform
- Ja
- Waveform Vergrößerung
- Ja
- Waveform Zeilenlupe
- Ja
- Waveform Zusätze
- R/G/B, Y/PB/PR, und Y/CB/CR. Spitzenweiß mit Überpegelanzeige.
- Vectorskop
- Ja
- Vectorskop Vergrößerung
- Ja
- Vectorscope Zusätze
- video, Komponenten, SDI (SD/HD) Eingangssignale
- Histogram
- Ja
- Histogram Zusätze
- RGB/Y 100%-107% Überbelichtungswarnung
- Audio Pegelanzeige
- Ja
- Audio Pegelanzeige Kanäle
- 16
- Audio Pegelanzeige Zusätze
- Audioabweichung Infoanzeige nur 2 Kanäle, 8 Kanäle oder volle 16 Kanäle Bildschirmposition, Transparenz
Kalibrierung und Farbeinstellungen
- Voreingestellte Farbtemperatur 6500K
- Ja
- Voreingestellte Farbtemperatur 5600K
- Ja
- Voreingestellte Farbtemperatur 3200K
- Ja
- Voreingestellte Farbtemperatur Andere:
- Jeder der oben genannten Werte kann vom Benutzer angepasst werden
- Einstellbare Farbtemperatur durch Nutzer
- Ja
- Manuelle Kalibrierung der Farbtemperatur (Verstärkung/Schwarzwert)
- Ja
- Interne Autokalibrierung
- Ja
- Externer Fabrmetrischer Sensor benötigt
- Ja, Xwrite I1Display EODI$3-DCOE / Specbos (Jeti)
- Gammapegel
- 1.8, 2.2, 2.4 , 2.6
- Einstellbare Hintergrundbeleuchtung
- Ja
Signaldurchlaufzeiten
- Signalverarbeitungszeit für Lippensynchronisation
- Weniger als 1 Frame
Spannungsversorgung und Betriebsbedingungen
- Wechselspannung
- Ja, Eingebautes Weitbereichsnetzteil 110V~ bis 240V~
- Gleichspannungsversorgung
- Ja, 11V bis 17V
- Stromversorgungseingang
- 4 PIN XLR Buchse (Männl.)
- Batterie
- V-Mount
- Leistungsaufnahme
- 39,6 Watt
- Temperatur Betriebsumgebung
- 0C bis 40C
- Luftfeuchtigkeit Betriebsumgebung
- 10% bis 90%
- Lagertemperatur
- -15C bis 60C
- Lagerungsfeuchtigkeit (nicht kondensierend)
- 10% bis 90%
Maße und Gewicht
- VESA Mount
- Ja
- VESA Format
- 100×100
- Maße B x H x T
- B:643,5mm / H:426mm / T:55,8mm
- Gewicht (ohne Standfuß) in kg
- 7,95Kg
Zubehör
- Netzkabel
- Ja
- Batterieplatte
- Ja, Im Lieferumfang montierter V-Mount
- Sonstiges
- Metallstandfuß
Allgemeine Hinweise
- Allgemeiner Hinweis
- Bilddarstellungen sind simuliert. Circa Angaben bei Gewicht und Abmessungen. E.&O.E. Vorbehaltlich Änderung von Design, Bauweise und technischen Daten ohne Vorankündigung.
