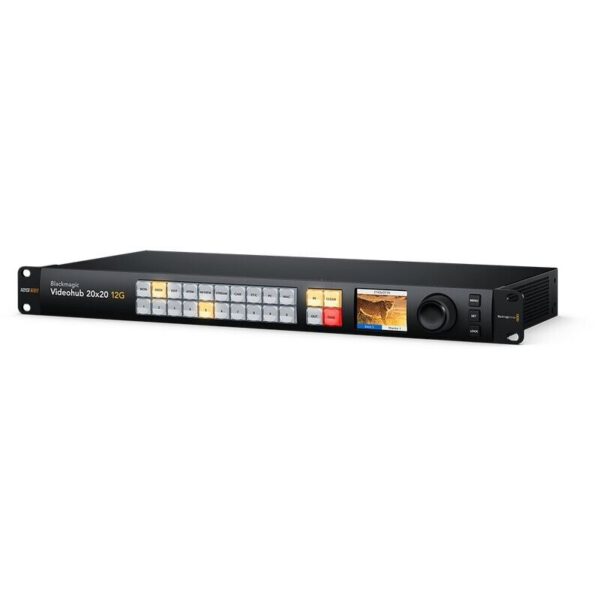

Die Blackmagic Videohub 20×20 12G ist eine fortschrittliche latenzfreie Kreuzschiene für beliebig kombinierte SD-, HD- und Ultra-HD-Videosignale, simultan auf derselben Kreuzschiene. Sie verfügt über zwanzig 12G-SDI-Eingänge, zwanzig 12G-SDI-Ausgänge plus Referenzanschlüsse und passt in eine Rack-Einheit. Auf dem Frontblenden-LCD sichten Sie Video vor dem Routing. Auch kann man dort Routing-Labels und Videonormen deutlich ablesen. Die Signalverteilung lässt sich direkt per Tastendruck oder mithilfe des großen Drehreglers vorgeben, der mit einer elektronischen Kupplung ausgestattet ist. Neben SDI-Reclocking und externer Steuerung per Ethernet werden alle SDI-Videonormen bis 2160p/60 unterstützt.

Anschlüsse

• SDI-Videoeingänge: 20
• SDI-Videoausgänge: 20
• SDI-Raten: DVB-ASI; 270 Mbit; 1,5 G; 3 G; 6 G; 12 G
• Videoeingänge mit Resync: keine
• SDI-Neutaktung: an allen SDI-Ausgängen
• Referenzeingänge: für Tri-Sync oder Black Burst
• Reference Outputs: Referenzausgang mit Abschluss-Umschaltung bei Durchschleifung
• Ethernet: unterstützt 10/100/1000Base-T
• Computer-Schnittstelle: USB-C

Normen

• SD-Videonormen: 525i/59,94 NTSC; 625i/50 PAL
• HD-Videonormen:
  720p/50; 720p/59,94; 720p/60
  1080i/50; 1080i/59,94; 1080i/60
  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
  1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
• 2K-Videonormen:
  2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI
  2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI
• Ultra-HD-Videonormen:
  2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
• 4K-Videonormen:
  4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
• SDI-Konformität:
  SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B
  SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU-R BT,656 und ITU-R BT,601
• SDI-Audioabtastfrequenz: Standard-Fernsehabtastrate von 48 kHz und 24 Bit
• SDI-Videoabtastfrequenz: YUV 4:2:2 und RGB 4:4:4
• SDI-Farbgenauigkeit: 10- und 12-Bit-RGB 4:4:4 in allen HD- und 2K-Modi, in Ultra-HD-Modi bis 2160p/30 und in 4K-Modi bis 4Kp30 DCI. 10-Bit-YUV 4:2:2 in allen Modi
• SDI-Farbraum: REC 601, REC 709, REC 2020
• Automatische SDI-Umschaltung: Automatische Umschaltung zwischen 270 Mbit SD-SDI, 1,5 G HD-SDI, 3G Level A und Level B HD-SDI, 6G HD-SDI, 12G-SDI und DVB-ASI an allen Eingängen sorgt dafür, dass an jedem Eingang eine andere Fernsehnorm laufen kann
• Unterstützte SDI-Metadaten: zusätzliche Erkennung per Video Payload Identifier Daten gemäß SMPTE 352M
