AJA HDR Image Analyzer 12G

HDR-Wellenform-, Histogramm- und Vectorscope-Überwachung

HDR Image Analyzer 12G bietet eine umfassende Palette von Tools für die effektive Analyse der neuesten 4K / UltraHD-HDR-Standards über ein einziges Kabel mit 12G-SDI – einschließlich HLG, PQ, Rec.2020 und Rec.709 – von 4K / UltraHD / 2K / HD-Inhalte in einem praktischen Echtzeit-1HE-Gerät.

AJA HDR Image Analyzer 12G wurde in Zusammenarbeit mit Colorfront entwickelt und unterstützt eine Vielzahl von Eingaben aus den Kamera-LOG-Formaten für SDR (REC 709), PQ (ST 2084) und HLG. Außerdem bietet es neben dem herkömmlichen BT.709 Unterstützung für den Farbraum für BT.2020. Die Hardware-Kompetenz von AJA gewährleistet hohe Zuverlässigkeit und Leistung mit 4 bidirektionalen 12G-SDI-E / A- und DisplayPort-Verbindungen.

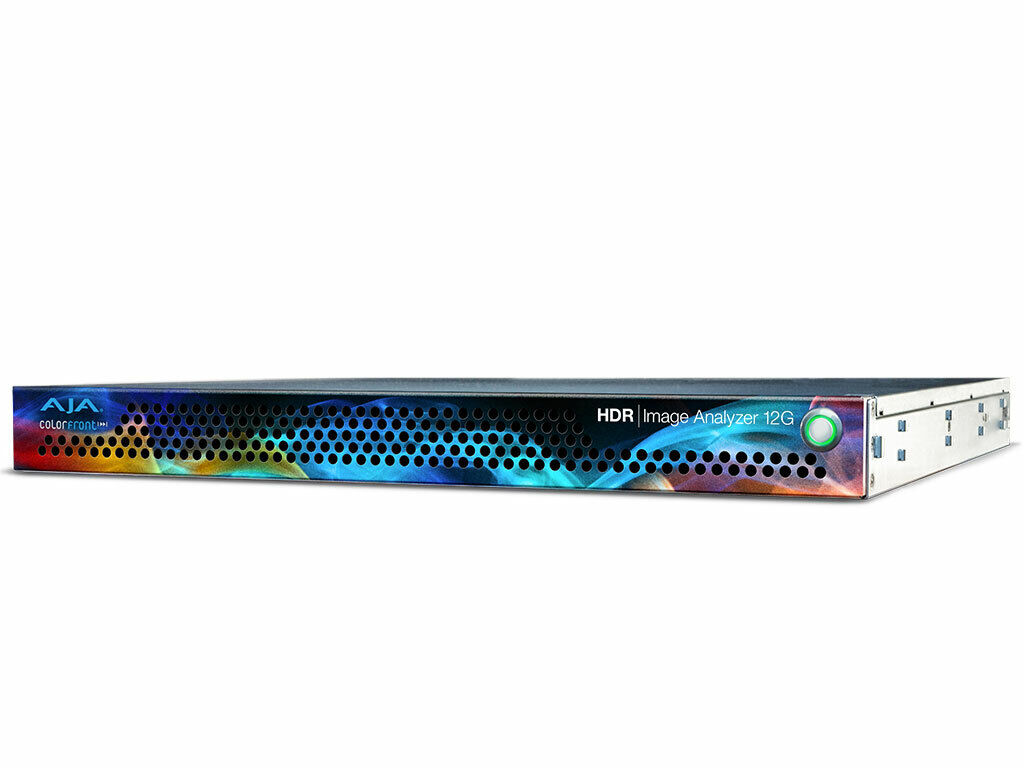

Der 1-HE-Formfaktor wurde speziell für den Einsatz überall dort entwickelt, wo er benötigt wird. Er passt in eine Reihe von Umgebungen und bietet das Vertrauen, das Sie für eine konsistente und vorhersehbare HDR-Produktion und -Mastering benötigen.

HDR-Überwachung mit HDR Image Analyzer 12G
Die HDR-Produktion erfordert ein zuverlässiges und vorhersehbares Tool zur Überwachung und Analyse aller Prozessschritte, um sicherzustellen, dass Ihre künstlerische Vision von der Kamera bis zur endgültigen Anzeige des Endbenutzers verfolgt wird.

Mit dem HDR Image Analyzer 12G von AJA haben Sie die volle Kontrolle über Ihre technischen Entscheidungen, wenn Sie Ihre HDR- / SDR-Materialien erfassen, weitergeben und ausliefern.

HDR Image Analyzer 12G bietet leistungsstarke Überwachung und Analyse für:
• Live-Produktion
• DIT-Pipelines
• Rundfunküberwachung
• Nach Produktion
• QC (Qualitätskontrolle)
• Endgültiges HDR-Mastering

Eingabeunterstützung: Von Kameras zu HDR / SDR
Moderne Kameras sind inhärent HDR-fähig mit ihren breiten Dynamikbereichen. Für Live-Events, Aufzeichnungen und Sendungen ist es entscheidend, deren Dynamikbereich und Farbraumausgänge zu überwachen, die für die HDR-Übertragung verwendet werden.

Der HDR Image Analyzer 12G unterstützt sowohl die führenden Kamera-LOG-Formate als auch die SDR-, HLG- und PQ-Überwachung aus einer Reihe von Quellen und erleichtert so die HDR-Überwachung. Der HDR Image Analyzer 12G bietet eine breite Palette von Analysewerkzeugen und automatische Fehlerprotokollierung mit Timecode-Stempeln und stellt sicher, dass Ihre Produktion die gewünschten Endergebnisse erzielt.

Kamera-Unterstützung
• ARRI ®
• Canon ®
• Panasonic ®
• RED ®
• Sony ®

Farbskalen
• BT.2020
• BT.709

Dynamische Bereichseingänge
• SDR (REC 709)
• PQ (ST 2084)
• HLG

Video-E / A
• 4 bidirektionale 12G-SDI-E / A mit bis zu 4K / UltraHD 60p
• Automatische SDI-Signalerkennung
• DisplayPort für Benutzeroberflächen bis zu UltraHD 60p

HDR Image Analyzer Übersichtsvideo
Der HDR-Bildanalysator 12G von AJA bietet eine elegante Benutzeroberfläche, die den Zugriff auf seine leistungsstarken Setup-, Überwachungs- und Analysetools ermöglicht. In diesem Video werden die wichtigsten Funktionen des HDR Image Analyzer 12G ausführlich vorgestellt.

Konfigurierbare Layouts

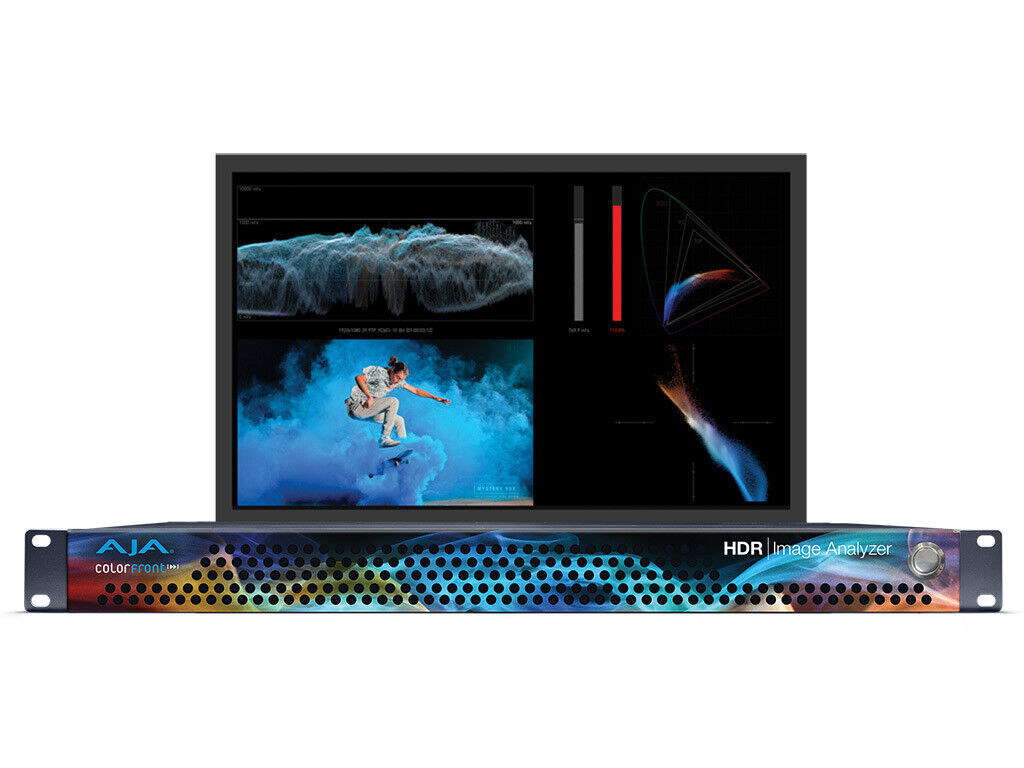

Die Benutzeroberfläche von HDR Image Analyzer 12G bietet ein Quadrantenlayout zum Anzeigen Ihrer Werkzeuge und des Filmmaterials während der Arbeit. Schnellzugriffstasten bieten vorkonfigurierte allgemeine Layouts für die Darstellung Ihrer Tools und Ansichten.

Zur weiteren Anpassung können Sie auch ein bestimmtes Werkzeug auswählen, das in einem der Quadranten angezeigt werden soll, indem Sie entweder mit der rechten Maustaste auf den Quadranten klicken und Ihr bevorzugtes Werkzeug auswählen, oder indem Sie im Menü Analysatormodus auf die Quadrantenauswahl zugreifen.

Arbeitsablauf

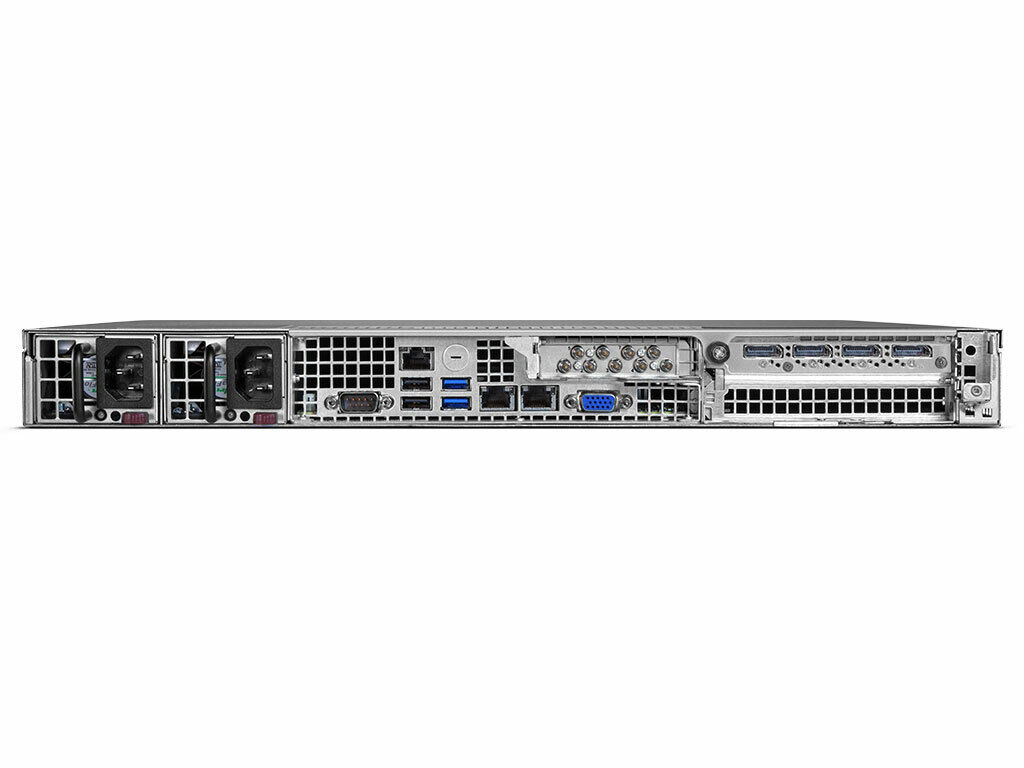

Die Arbeit mit dem HDR Image Analyzer 12G ist dank seiner bidirektionalen 4x 12G-SDI-Verbindungen einfach und flexibel

Schließen Sie Ihre Quellen an eine oder mehrere der 12G-SDI-Verbindungen an und schalten Sie mit den verbleibenden 12G-SDI-Verbindungen zu Monitoren oder weiter in Ihrer Pipeline durch.

Schließen Sie ein UltraHD-Display (bis zu 60p) über einen DisplayPort-Anschluss an, um sowohl das Filmmaterial als auch die HDR Image Analyzer 12G-Schnittstelle optimal anzuzeigen. Bei Bedarf kann der DisplayPort einen HDMI-Monitor mit einem DisplayPort-zu-HDMI-Adapter steuern.

Erweiterte Funktionen
Hochauflösende Rasterbilder verdienen eine hochauflösende Benutzeroberfläche, mit der Sie Ihre ästhetischen Elemente bei der Analyse Ihrer Materialien auf HDR kritisch beobachten können. Der HDR Image Analyzer 12G bietet makellose Bilder und die Möglichkeit, kleinste Details zu analysieren, um eine genaue Analyse Ihrer Materialien zu erzielen:

• Hochwertige, ultrapräzise UltraHD-Benutzeroberfläche für die Anzeige von Bildern mit nativer Auflösung, einschließlich PQ-Unterstützung für HDR-fähige Displays.
• Die Möglichkeit, Werkzeuge nach Belieben in den vier Quadranten der Benutzeroberfläche anzuordnen
• Linienmodus: Interessante Region auf eine einzelne horizontale oder vertikale Linie fokussieren.
• Immer noch speichern.
• Audio Peak Metering
• Gamut, Helligkeit, Falschfarbenmodus, Audiopegel und Phasenmessung sind nicht korrekt.

Branchenführender Support
Der technische Support von AJA gilt als einer der besten der Branche und steht allen AJA-Kunden zur Verfügung. Wenn Sie Hilfe bei der Installation, Konfiguration, dem Betrieb Ihres HDR Image Analyzer 12G benötigen oder auf technische Probleme stoßen, hilft Ihnen der AJA-Support bei der Inbetriebnahme.

Für den HDR Image Analyzer 12G gilt eine großzügige Garantie von drei Jahren.
