AJA CORVID-U-R0

Corvid Ultra
Maximale Performance

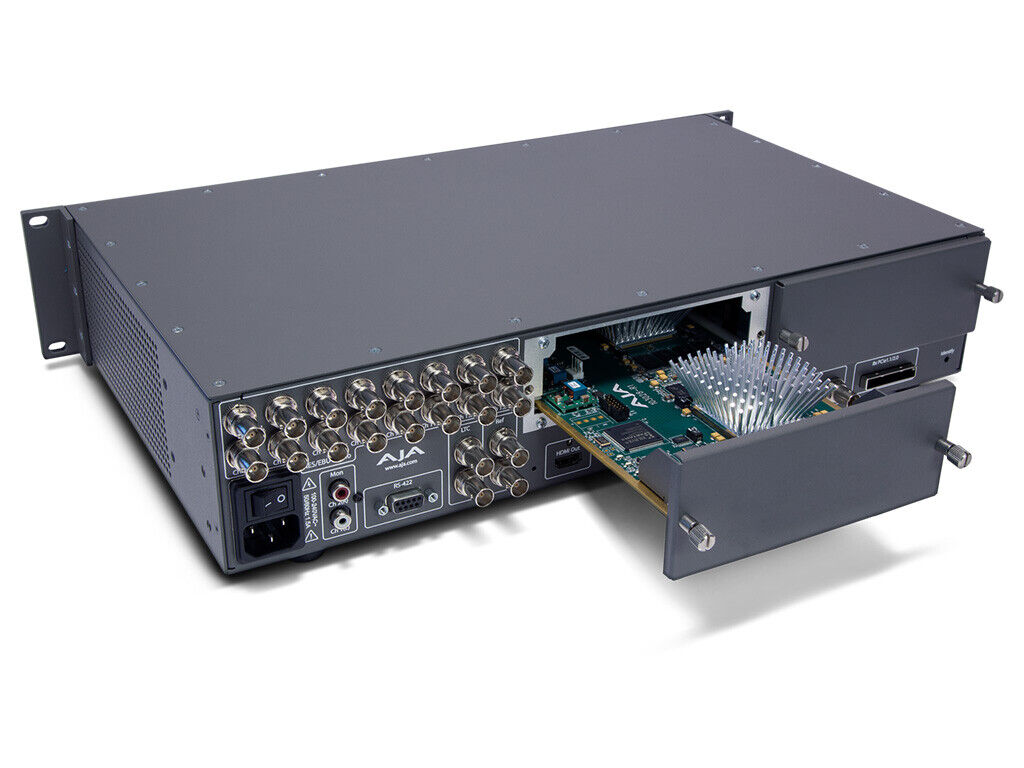

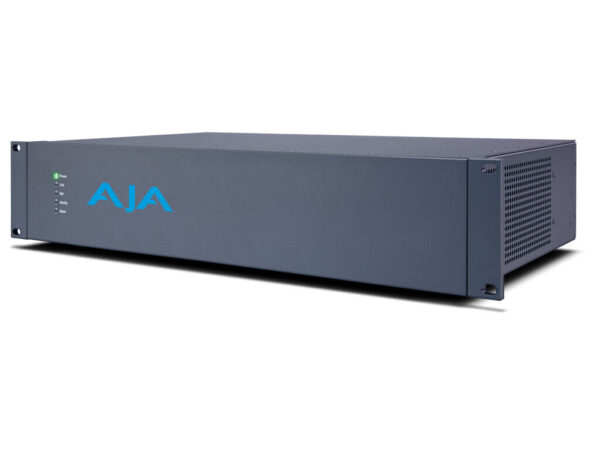

Externes 2-HE-Gehäuse mit PCIe-Karte und Verbindungskabel

Externes 2-HE-Chassis mit PCIe Gen. II für 4K-, stereoskopische Anwendungen mit hoher Framerate und andere Anwendungen mit hoher Bandbreite
Corvid Ultra wurde für Anwendungen mit hoher Bandbreite wie 4K-Workflows entwickelt, bei denen die Leistung von entscheidender Bedeutung ist. Mit integrierten Beschleunigungsfunktionen, willkürlicher Skalierung von AJA TruScale ™ und zwei Erweiterungsschächten kann sich Corvid Ultra an die spezifischen Anforderungen Ihrer Anwendung anpassen.

Mit Corvid Ultra erhalten die Partner des AJA Developer Program Zugang zu einer Welt bahnbrechender Funktionen.

Unabhängig davon, ob Sie mit Material mit hoher Framerate bei 48p oder 60p, 4K-Dateien mit voller Auflösung oder stereoskopischen Dateien arbeiten, mit dem willkürlichen AJA TruScale ™ -Skalierer, der integrierten Debayering-Unterstützung und zwei erweiterbaren Kartenschächten können Entwickler Corvid Ultra so anpassen, dass sie maximale Leistung und höchste Qualität für ihre meisten bieten anspruchsvolle Anwendungen.

Eigenschaften
• Umfangreiche E / A: 3G SDI, 4K HDMI-Ausgang, Embedded- und AES-Audio (analoge 2-Kanal-Audioüberwachung).
• Unterstützt Videoformate von SD bis 4K mit bis zu 60 Bildern pro Sekunde.
• Farbtiefe bis zu 16-Bit-Halb-Float-RGBA mit vollständiger Farbraumkonvertierung.
• Leistungsstarkes integriertes Debayering für RAW-Workflows.
• Hochwertiges AJA TruScale ™ bedeutet perfekte Qualität bei jeder Auflösung.
• Zwei 4K-fähige Erweiterungssteckplätze für zusätzliche E / A oder Verarbeitung.
• Die schnelle 8x PCIe 2.0-Hostverbindung bietet mehr als 2500 MB / s in jede Richtung.
• Unterstützt Peer-to-Peer-Übertragungen über DMA.
• 2 HE Formfaktor

Technische Spezifikationen

Videoformate	525i 29,97 625i 25 720P 50, 59,94, 60 1080i 25, 29,97, 30 1080PsF 23,98, 24, 25, 29,97, 30 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 2048 x 1080P 23,98, 24, 25, 29,97, 30, 50 und 60 2048 x 1080PsF 23,98, 24 2048 x 1556PsF 23,98, 24, 25 4K-Videoformate 3840 x 2160 P 23,98, 24, 25, 29,97, 30, 48, 50, 59,94, 60 3840 x 2160PsF 23,98, 24 4096 x 2160 P 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 4096 x 2160PsF 23,98, 24
Pixelformate	8 Bit YCbCr 4: 2: 2 RGB RGBA 10-Bit YCbCr 4: 2: 2 RGB RGBA 12-Bit YCbCr 4: 2: 2 RGB RGBA XYZ XYZA 16-Bit RGB RGBA 16-Bit Half Float RGB RGBA
Videoeingänge	3G / SD / HD SDI, SMPTE-259/292/296/424, 8- oder 10-Bit Single Link 4: 2: 2 oder 4: 4: 4 (1 x BNC) Dual Link HD 4: 4: 4 (2 x BNC) 2K HSDL (Hochgeschwindigkeitsdatenverbindung) 4: 4: 4 (2 x BNC) 4K / QuadHD 4: 4: 4 (4 x BNC)
Videoausgänge	3G / SD / HD SDI, SMPTE-259/292/296/424, 8- oder 10-Bit Single Link 4: 2: 2 oder 4: 4: 4 (1 x BNC) Dual Link HD 4: 4: 4 (2 x BNC) 2K HSDL (Hochgeschwindigkeitsdatenverbindung) 4: 4: 4 (2 x BNC) 4K / QuadHD 4: 4: 4 (4 x BNC) HDMI v1.4, 30/36 Bit / Pixel, RGB oder YUV, 2,25 Gbit / s, SD, HD, 1080p-50/60, 4K, 2K stereoskopisch (HDMI in voller Größe)
Audioeingänge	Digital: 16-Kanal 24-Bit SDI eingebettet, 48 kHz synchron 16-Kanal 24-Bit-AES / EBU, 48 kHz synchron (8 x BNC)
Audioausgänge	Digital: 16-Kanal 24-Bit SDI eingebettet, 48 kHz synchron 16-Kanal 24-Bit-AES / EBU, 48 kHz synchron (8 x BNC) Analog: 2-Kanal unsymmetrischer Ausgang (2 x Cinch)
Referenz	Analoger Referenzeingang (BNC) Analoger Referenzausgang, Durchschleifen (BNC)
Timecode	Eingabe und Ausgabe des LTC-Timecodes (jeweils über 1 x BNC)
Maschinensteuerung	RS-422, Sony 9-Pin-Protokoll (über Breakout-Kabel oder optionale K3G-Box) Die Pinbelegung des 9-poligen D-Steckers lautet wie folgt: 1 GND 2 RX- 3 TX + 4 GND 5 Keine Sammlung 6 GND 7 RX + 8 TX- 9 GND Schale GND
Host-Verbindung	8-spurige PCIe 2.0 3 Meter Verbindungskabel 2500+ MB / s (bidirektional)
Erweiterungssteckplätze	2 4K-fähige Erweiterungssteckplätze Akzeptiert die AJA TruScale ™ Optionskarte
wird bearbeitet	4 Frame-Speicher erfassen 4 Wiedergaberahmenspeicher 4 Farbraumkonverter (hohe Präzision) 4 Mixer Keyer 4 1D-LUTs (12-Bit) 4 Debayering-Widgets 1 Aufwärts- / Abwärts- / Kreuzwandler
Up-Conversion	Hardware 10-Bit Anamorph: Vollbild Säulenbox 4: 3: ergibt ein 4: 3-Bild in der Mitte des Bildschirms mit schwarzen Seitenleisten Zoom 14: 9: führt zu einem 4: 3-Bild, das leicht gezoomt wird, um ein 14: 9-Bild mit schwarzen Seitenleisten zu füllen Zoom Letterbox: Das Bild wird gezoomt, um den gesamten Bildschirm auszufüllen Zoom Wide: führt zu einer Kombination aus Zoom und horizontaler Dehnung, um einen 16: 9-Bildschirm auszufüllen. Diese Einstellung kann zu einer kleinen Änderung des Seitenverhältnisses führen
Abwärtskonvertierung	Hardware 10-Bit Anamorph: Vollbild Briefkasten: Das Bild wird verkleinert, wobei der schwarze Bereich oben und unten unter Beibehaltung des Seitenverhältnisses zum Bildbereich hinzugefügt wird Zuschneiden: Das Bild wird auf die neue Bildschirmgröße zugeschnitten
Cross-Conversion	Hardware 10-Bit 1080i bis 720P 720P bis 1080i 720P bis 1080PsF
